Περιγραφή

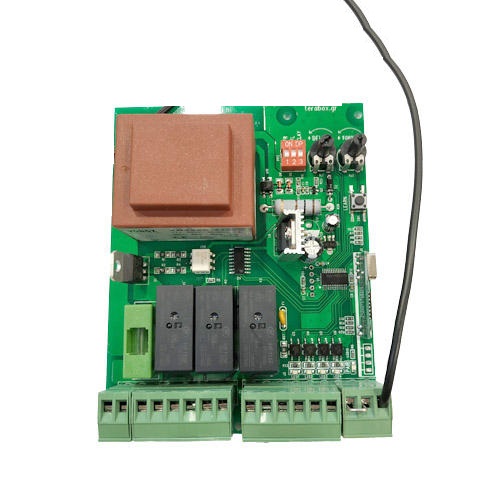

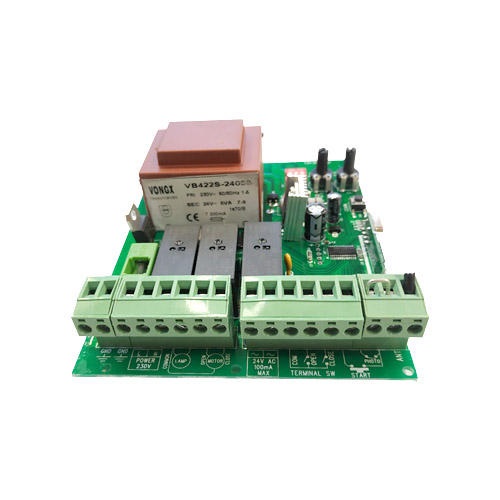

Πλακέτα Συρόμενης Γκαραζόπορτας Μ802
- Ενσωματωμένος δέκτης 433 MHz PLL που διαβάζει τηλεχειριστήρια 433 ΜΗΖ (250 τηλεχειριστήρια)
- Ρύθμιση Ροπής κινητήρα
- Ρύθμιση λειτουργίας αυτόματου κλεισίματος
- Λειτουργία μερικού ανοίγματος από τηλεχειριστήριο ή από μπουτόν
- Είσοδοι για συσκευές ασφαλείας, φωτοκύτταρα
- Έξοδοι για προειδοποιητικό φανό – φαροσειρήνα
- Διαγνωστικά LED για έλεγχο όλων των εισόδων κατά την εγκατάσταση και λειτουργία της πόρτας
- Διαστάσεις: Κουτιού 164 x 120 x 45 mm – PCB: 122 x 96 x 23 mm
- Ασφαλειοθήκη 5Χ20 (Προτεινόμενη ασφάλεια σε Αμπέρ 6Α – 250 V)
Ρύθμιση δύναμης Μοτέρ (TORQUE).
Μπορείτε να ρυθμίσετε τη ροπή του κινητήρα από 20% έως 100%. Αυτό επηρεάζει την αντίδραση της πόρτας στην περίπτωση ύπαρξης εμποδίου στην τροχιά της. Στο 20% η πόρτα μόλις συναντήσει κάποιο εμπόδιο θα επιστρέψει πίσω. Ενώ στο 100% συνεχίζει να κλείνει παρά το εμπόδιο που θα συναντήσει. Ο χρήστης ρυθμίζει το επιθυμητό επίπεδο ευαισθησίας στο εμπόδιο. Η λειτουργία αυτή αποτελεί την τελευταία προστασία σε περίπτωση εγκλωβισμού κάποιου αντικειμένου από το κινούμενο φύλλο της πόρτας και δεν υποκαθιστά την χρήση φωτοκυττάρων ασφαλείας.

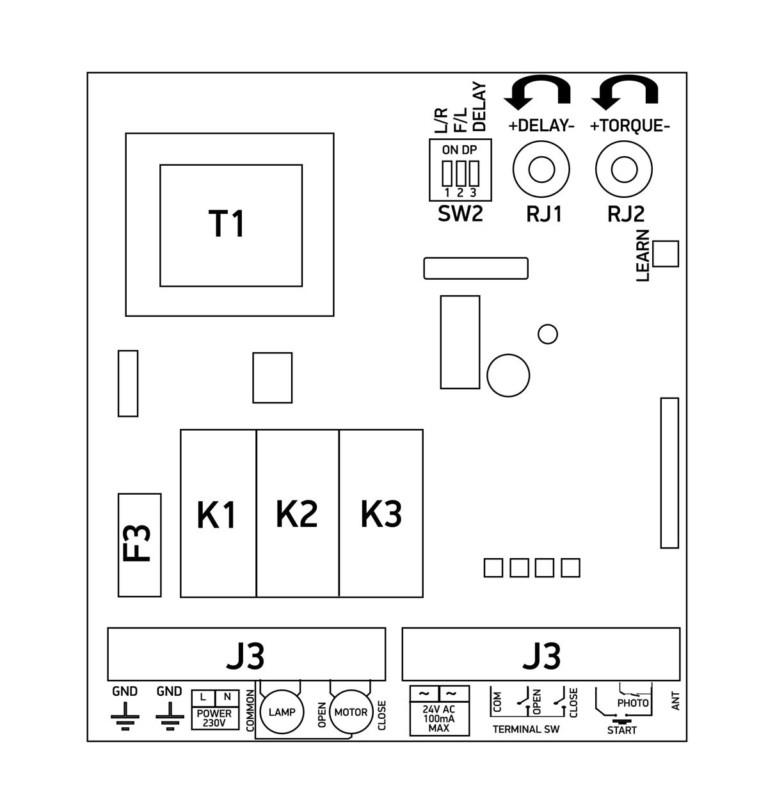

–Υπάρχει επιλογή στη πλακέτα να επιλέξει λειτουργία με τους τερματικούς διακόπτες και Normally Open (NO) και Normally Close (NC) το DP SWITCH νούμερο 1, L/R . OFF -> NC και ON -> NO. Συνιστάτε OFF (NC) λόγο ασφάλειας συνήθως τα μοτέρ στους τερματικούς διακόπτες χρησιμοποιούν NC.
–Εύκολη σύνδεση φανού ειδοποίησης ή λάμπας φωτισμού 230 VAC, στην οποία υπάρχει επιλογή κατά τη λειτουργία της πόρτας να φλασάρει ο φανός ή να είναι σταθερά αναμμένο. Το ενεργοποιούμε και απενεργοποιούμε με το DP SWITCH νούμερο 2, F/L. (Όταν είναι ON είναι στην επιλογή σταθερά αναμμένο.) Συνιστάτε ON
>Αυτόματο κλείσιμο της πόρτας (DELAY). Ο χρόνος καθυστέρησης του αυτόματου κλείσιμου της πόρτας είναι ρυθμιζόμενος από 1 έως και 300 sec, ενώ η λειτουργία αυτή μπορεί και να απενεργοποιηθεί, από το DP SWITCH νούμερο 3, DELAY. (Όταν είναι OFF είναι απενεργοποιημένο.) Συνιστάτε OFF
Υπάρχει δυνατότητα για απομακρυσμένο έλεγχο START/STOP.

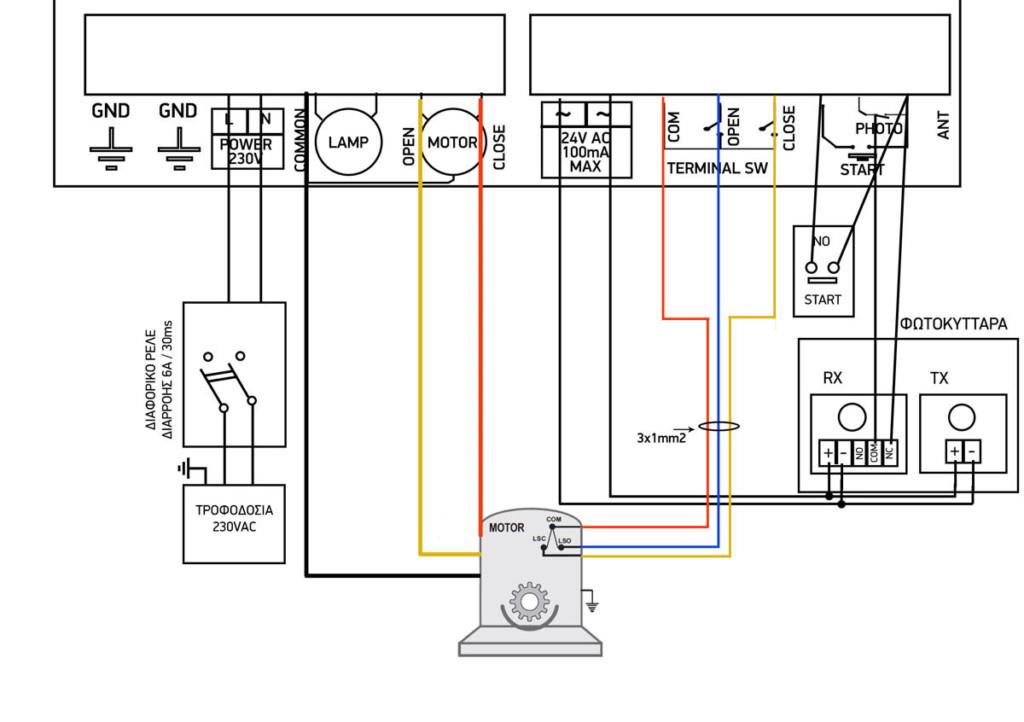

Η πλακέτα μπορεί να δεχτεί φωτοκύτταρα ασφαλείας για την ακινητοποίηση της πόρτας σε περίπτωση που υπάρξει εμπόδιο.
Είναι σχεδιασμένη για να δέχεται τον RF δέκτη ασύρματου τηλεχειρισμού 433.92 MHz. Υπάρχει μπουτόν εκμάθησης τηλεχειριστηρίων (LEARN) με δυνατότητα καταχώρισης 250 τηλεχειριστήριων.
